水蜜桃4小蜜桃4,四虎av网站

G-11環(huán)氧板

null@null.com (icip123) — Fri, 15 Nov 2024 12:21:00 +0800

產(chǎn)品名稱：G-11環(huán)氧板
產(chǎn)品型號(hào)：G-11環(huán)氧板

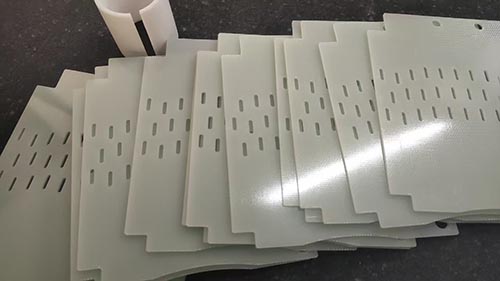

G-11環(huán)氧板

又稱為EPGC3,我們公司采用玻璃纖維布生產(chǎn)的G11板材，具有較高的耐熱性、機(jī)械性能、介電性能，耐熱溫度最高可以達(dá)到330度，而且我們公司特殊工藝生產(chǎn)出來的G11可以部分的替代合成石，與合成石相比具有價(jià)格低，此類材料可以用于需要耐溫的治具和特殊要求的補(bǔ)強(qiáng)板。

G-11絕緣板性能指標(biāo)

序號(hào)檢測(cè)項(xiàng)目檢驗(yàn) 結(jié) 果指標(biāo)檢測(cè)方法1.體積電阻率（MΩ.cm）常態(tài)8.6×108>1×107IPC-TM-650E-24/1255.1×109>1×105IPC-TM-6502.表面電阻率（MΩ）常態(tài)4×109>1×108IPC-TM-650E-24/1252.3×1010>1×105IPC-TM-6503.相對(duì)介電常數(shù)（1MHZ）4.85<5.4IPC-TM-6504.介質(zhì)損耗因數(shù)（1MHZ）0.011<0.035IPC-TM-6505.電氣強(qiáng)度（KV/mm）17 IPC-TM-6506.擊穿電壓（KV）41.6>40IPC-TM-6507.彎曲強(qiáng)度（N/ mm）常態(tài)縱向451>414IPC-TM-650橫向391>345IPC-TM-650150℃縱向258 IPC-TM-650橫向252 IPC-TM-6508.Tg(DSC)157 IPC-TM-650

3233三聚氰胺玻璃布層壓板

null@null.com (icip123) — Fri, 15 Nov 2024 12:19:40 +0800

產(chǎn)品名稱：3233三聚氰胺玻璃布層壓板
產(chǎn)品型號(hào)：3233三聚氰胺玻璃布層壓板

1.三聚氰胺玻璃布層壓板應(yīng)用范圍
　　本產(chǎn)品是由電工用無堿玻璃布浸以三聚氰胺甲醛樹脂經(jīng)烘干熱壓而成，具有良好的耐電弧性和一定的介電性能，可作為開關(guān)中的耐電弧材料。
2. 三聚氰胺玻璃布層壓板外觀
　　層壓板表面應(yīng)平整、無氣泡、麻坑和皺紋，允許有少量斑點(diǎn)。邊緣應(yīng)切割整齊，端面不得有分層和裂紋。表1 三聚氰胺玻璃布層壓板主要性能指標(biāo)

序號(hào)指標(biāo)名稱單位指標(biāo)值1密度g/cm3（1.702.00）2吸水性 (厚度1.0mm )mg≤1233垂直層向抗彎強(qiáng)度MPa≥2404沖擊強(qiáng)度 (簡(jiǎn)支梁法)kJ/m2≥305浸水后絕緣電阻Ω≥1.0×1076垂直層向電氣強(qiáng)度 (厚度1.0mm )于（90±2）℃的變壓器油中kV/mm≥7.07相比耐漏電起痕指數(shù)（CTI）―≥(500)8耐電弧性s≥(180)

3641、3642、F370、F350、F380、F381玻璃布層壓管

null@null.com (icip123) — Fri, 15 Nov 2024 12:17:25 +0800

產(chǎn)品名稱：玻璃布層壓管
產(chǎn)品型號(hào)：3641、3642、F370、F350、F380、F381環(huán)氧玻璃布層壓管

3641、3642、F370、F350、F380、F381玻璃布層壓管

產(chǎn)品說明：
3641環(huán)氧玻璃布層壓管是由無堿玻璃布浸以環(huán)氧酚醛樹脂烘干后，經(jīng)加熱加壓卷制，烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為B級(jí)（130℃）。
3642熱態(tài)高強(qiáng)度環(huán)氧玻璃布管是由無堿玻璃布浸以DDS環(huán)氧樹脂膠烘干后，經(jīng)加熱加壓卷制，烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為F級(jí)（155℃）。
F370二苯醚玻璃布層壓管是由無堿脫臘玻璃布浸以二苯醚樹脂烘干后，加熱加壓卷制、烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為H級(jí)（180℃）。
F350聚胺-酰亞胺玻璃布層壓管是由高溫脫臘處理玻璃布浸以聚胺酰亞胺樹脂膠烘干后，經(jīng)加熱加壓卷制、烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為H級(jí)（180℃）。
F380噁嗪亞胺玻璃布層壓管是由高溫處理玻璃布，浸以噁嗪亞胺樹脂膠烘干后，經(jīng)加熱加壓卷制、烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為H-C級(jí)。
F381聚酰亞胺玻璃布層壓管是由高溫脫臘處理玻璃布浸以聚酰亞胺樹脂膠烘干后，經(jīng)加熱加壓卷制、烘焙固化而成。耐熱等級(jí)為C級(jí)（200℃）。
該系列產(chǎn)品結(jié)構(gòu)致密，吸水性小，有良好的機(jī)械力學(xué)性能、高的耐熱性、耐輻射性、自熄性、電氣性能。適用于電機(jī)、電器、變壓器、牽引電機(jī)等設(shè)備作絕緣結(jié)構(gòu)零部件。

技術(shù)指標(biāo):（3641符合JB/T8150-1999要求，其余產(chǎn)品符合Q/EAAJ企業(yè)標(biāo)準(zhǔn)）

序號(hào)	指標(biāo)名稱		單位	指標(biāo) 值
序號(hào)	指標(biāo)名稱		單位	3641	3642	F370	F350	F380	F381
1	外觀		——	表面應(yīng)平整光滑，無氣泡、皺紋、開裂，無明顯的擦傷。
2	密度		g/cm³	≥1.4	≥1.6	≥1.5	≥1.5	≥1.6	≥1.6
3	彎曲強(qiáng)度		MPa	≥160	≥160	≥150	≥160	≥160	≥160
4	壓縮強(qiáng)度		MPa	≥138	≥140	≥100	≥100	≥140	≥140
5	剪切強(qiáng)度		MPa	≥14.7	≥15	≥18	≥18	≥18	≥18
6	吸水性		%	0.4-1.0	0.4-1.0	0.5-1.5	0.5-1.5	0.5-1.0	0.5-1.0
7	垂直層向耐電壓（20℃油中5min）		KV	——	——	12-16	14-18	14-18	14-18
8	平行層向耐電壓（20℃油中5min）		KV	——	——	≥25	≥25	≥25	≥25
9	平行層向絕緣電阻	常態(tài)時(shí)	Ω	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹¹¹	≥1.0×10¹¹¹
		熱態(tài)時(shí)		≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸
		浸水后		≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷

實(shí)驗(yàn)方法:

⑴外觀：用眼睛觀察評(píng)定。

⑵表中序號(hào)1、3、7項(xiàng)技術(shù)指標(biāo)按GB/T5132執(zhí)行。

⑶表中序號(hào)4項(xiàng)技術(shù)指標(biāo)按JB/T8150執(zhí)行。

⑷表中序號(hào)7項(xiàng)技術(shù)指標(biāo)按GB/T10064執(zhí)行。

⑸其余技術(shù)指標(biāo)按JB/T3172執(zhí)行。

應(yīng)用提示:

⑴層壓管與金屬性質(zhì)不同，加工時(shí)應(yīng)按JB/Z141進(jìn)行。

⑵層壓管由于導(dǎo)熱性小，故機(jī)械加工時(shí)應(yīng)采用小的進(jìn)刀量和高的切削速度。

⑶層壓管加工后易吸潮，最好浸涂絕緣漆作防潮處理。

⑷層壓管機(jī)械加工時(shí)易產(chǎn)生大量粉塵和氣味，故應(yīng)加強(qiáng)通風(fēng)除塵和工人勞動(dòng)保護(hù)。

⑸產(chǎn)品可進(jìn)行機(jī)械加工各種規(guī)格尺寸的筒、螺釘連接等。應(yīng)于干式變壓器、電力機(jī)車變壓器及電器、支撐絕緣筒及其他絕緣結(jié)構(gòu)件等。

注意事項(xiàng):

⑴產(chǎn)品在貯存和運(yùn)輸過程，應(yīng)注意防潮、防濕。

⑵產(chǎn)品貯存在干燥、通風(fēng)良好環(huán)境中，產(chǎn)品貯存期為1年。
⑶產(chǎn)品超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用

F341、F3248、F3249熱態(tài)高強(qiáng)度環(huán)氧玻璃布層壓板

null@null.com (icip123) — Fri, 18 Oct 2024 12:36:06 +0800

產(chǎn)品名稱：高性能環(huán)氧玻璃布層壓板
產(chǎn)品型號(hào)：F341、F3248、F3249熱態(tài)高強(qiáng)度環(huán)氧玻璃布層壓板

F341板是由無堿玻璃纖維布浸以DDS環(huán)氧樹脂經(jīng)烘干、熱壓而成。產(chǎn)品熱態(tài)高強(qiáng)度環(huán)氧玻璃布板性能與3240相同。熱態(tài)力學(xué)性能高，適用于F級(jí)電機(jī)電器的結(jié)構(gòu)材料。F3248板是由7628玻璃纖維布浸以DDS環(huán)氧樹脂經(jīng)烘干、熱壓而成。產(chǎn)品的浸水后絕緣電阻和平行電壓高于F341板，其他性能與F341板相同。F3249板是由7628玻璃纖維布浸以改性DDS環(huán)氧樹脂，經(jīng)烘干、熱而成。產(chǎn)品的性能相當(dāng)于EPGC3環(huán)氧玻璃布層壓板。

實(shí)驗(yàn)方法:⑴外觀：用目視法評(píng)定。⑵表中各項(xiàng)技術(shù)指標(biāo)按GB/T5130執(zhí)行。⑶密度：按GB/T1033的A法執(zhí)行。應(yīng)用提示:⑴層壓板與金屬性質(zhì)不同，加工時(shí)應(yīng)按JB/Z141的規(guī)定進(jìn)行。⑵層壓板由于導(dǎo)熱小，故機(jī)械加工時(shí)應(yīng)采用小的進(jìn)刀量和高的切削速度。⑶層壓板加工后易受潮，最好浸涂絕緣漆作防潮處理。⑷層壓板機(jī)械加工時(shí)易產(chǎn)生大量粉塵和氣味，故應(yīng)加強(qiáng)通風(fēng)除塵和工人勞動(dòng)保護(hù)。注意事項(xiàng):⑴產(chǎn)品在貯存、機(jī)械加工過程中受潮，應(yīng)在較低溫度烘焙處理。⑵產(chǎn)品貯存期為1年，超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用。

亞胺玻璃布層壓板3253-3254-3260-3261物性表

null@null.com (icip123) — Fri, 18 Oct 2024 12:34:47 +0800

產(chǎn)品名稱：亞胺玻璃布層壓板
產(chǎn)品型號(hào)：3253、3254、3260、3261亞胺玻璃布層壓板

3253、3254、3260、3261亞胺玻璃布層壓板 3253聚胺-酰亞胺玻璃布層壓板是由高溫脫臘處理玻璃布浸以聚胺-酰亞胺樹脂，經(jīng)烘干、熱壓而成。

3254環(huán)氧改性聚胺-酰亞胺玻璃布層壓板是由高溫脫臘處理玻璃布浸以環(huán)氧改性聚胺-酰亞胺樹脂，經(jīng)烘干、熱壓而成。
3260聚酰亞胺玻璃布層壓板是由高溫脫臘處理玻璃布浸以聚酰亞胺樹脂經(jīng)烘干、熱壓而成。
3261噁嗪亞胺玻璃布層壓板是由高溫脫臘處理玻璃布浸以噁嗪亞胺樹脂，經(jīng)烘干、熱而成。
該系列產(chǎn)品具有高的耐熱性、優(yōu)異的物理、力學(xué)性能及耐輻射性能。
3253、3254產(chǎn)品適用于H級(jí)電機(jī)、電器設(shè)備中作絕緣結(jié)構(gòu)零部件。
3260、3261產(chǎn)品適用于C級(jí)電機(jī)、電器設(shè)備中作絕緣結(jié)構(gòu)零部件。

技術(shù)指標(biāo):（3253符合JB/T6218-92標(biāo)準(zhǔn)要求，3254、3260、3261符合企標(biāo)要求）

序號(hào)	指標(biāo)名稱		單位	指標(biāo) 值
				3253	3254		3260	3261
1	外觀		——	表面光滑，不允許有氣泡、皺紋和裂紋，盡量避免其他缺陷，如擦傷、壓痕和顏色不均。允許有少量色斑。
2	垂直層向彎曲強(qiáng)度	常態(tài)時(shí)	MPa	≥400	≥400	≥400		≥400
		熱態(tài)時(shí)		≥280	≥260	≥280		≥280
3	沖擊強(qiáng)度（簡(jiǎn)支梁法，缺口，側(cè)向試驗(yàn)）		KJ/m²	≥50	≥45	≥45		≥45
4	耐電壓（垂直層向，油中， 90±2℃/1min）		KV	9.0-31	9.0-31	9.0-31		9.0-31
5	耐電壓（平行層向，油中， 90±2℃/1min）		KV	≥35	≥35	≥35		≥35
6	絕緣電阻(浸水后)		Ω	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸		≥1.0×10⁸
7	介質(zhì)損耗因數(shù)(1MHZ，浸水后)		——	≤0.03	≤0.04	≤0.03		≤0.04
8	相對(duì)介電常數(shù)(1MHZ，浸水后)		——	≤5.5	≤5.5	≤5.5		≤5.5
9	吸水性		mg	25-150	25-150	25-150		25-150
10	可燃性		級(jí)	≥HBZ	≥HBZ	≥HBZ		≥HBZ
11	溫度指數(shù)			180	180	200		200

實(shí)驗(yàn)方法:

⑴外觀：用眼睛觀察評(píng)定。

⑵耐電壓：試驗(yàn)前應(yīng)將試樣浸入溫度90±2℃變壓油中保持0.5-1.0h，然后再施加電壓，其中耐電壓（平行層向）采用板對(duì)板電極。

⑶絕緣電阻：試樣應(yīng)在50±2℃的烘箱中處理24 h，取出冷卻至室溫，再浸入23±2℃的蒸餾水中處理24 h，從水中取出后立即用干凈的布或?yàn)V紙擦干試樣表面，在試樣從水中取出后2min內(nèi)完成測(cè)試，試驗(yàn)條件為溫度25±10℃，相對(duì)濕度不大于75%。

⑷其余各項(xiàng)技術(shù)指標(biāo)按GB/T5130執(zhí)行，其中長(zhǎng)期耐熱性為產(chǎn)品鑒定項(xiàng)目。

應(yīng)用提示:

⑴該系列層壓板與金屬性質(zhì)不同，所以不能按金屬來加工，必須按照J(rèn)B/Z141進(jìn)行機(jī)械加工。

⑵由于層壓板的導(dǎo)熱性小，必須采用高的切削速度、小的進(jìn)刀量。

⑶機(jī)械加工時(shí)會(huì)產(chǎn)生大量粉塵和氣味，應(yīng)加強(qiáng)通風(fēng)除塵措施和勞動(dòng)保護(hù)。

注意事項(xiàng):

⑴產(chǎn)品在貯存、機(jī)械加工過程中受潮，應(yīng)在較低溫度烘焙處理。

⑵產(chǎn)品貯存期為1年，超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用。

二苯醚玻璃布層壓板

null@null.com (icip123) — Fri, 18 Oct 2024 12:33:58 +0800

產(chǎn)品名稱：二苯醚玻璃布層壓板
產(chǎn)品型號(hào)：F351、F352、F353、F355二苯醚玻璃布層壓板
詳細(xì)說明：

F351、F352、F353、F355二苯醚玻璃布層壓板
產(chǎn)品說明：
F351苯酚改性二苯醚玻璃布層壓板是由高溫脫臘處理玻璃布浸以苯酚改性甲氧二苯醚樹脂經(jīng)烘干、熱壓而成。
F352苯酚改性二苯醚玻璃布層壓板是由高溫脫蠟處理玻璃布浸以苯酚改性聚二苯醚樹脂經(jīng)烘干、熱壓而成。
F353二苯醚環(huán)氧亞胺玻璃布層壓板是由高溫脫膜處理玻璃布浸以二苯醚環(huán)氧亞胺樹脂經(jīng)烘干、熱壓而成。
F355噁嗪改性二苯醚玻璃布層壓板是由高溫脫臘處理玻璃布浸以噁嗪改性二苯醚樹脂經(jīng)烘干、熱壓而成。
該系列產(chǎn)品具有較高的耐熱性、力學(xué)和電氣性能，還具有自熄性、耐輻射性能較好等特點(diǎn)，適用于H級(jí)電機(jī)、電器、變壓器行業(yè)中作絕緣結(jié)構(gòu)零部件。

技術(shù)指標(biāo):（執(zhí)行企業(yè)標(biāo)準(zhǔn)）

序號(hào)指標(biāo)名稱單位指標(biāo) 值F351F352F353F3551外觀——表面應(yīng)平整光滑，無氣泡、雜質(zhì)，允許有輕微擦傷、壓坑、顏色不均。邊緣切割整齊，端面不得有分層和裂紋。2吸水率%≤0.4——≤0.4——3密度g/cm3≥1.751.7-1.9≥1.791.7-1.94彎曲強(qiáng)度（縱向）MPa≥350≥350≥400≥4005沖擊強(qiáng)度（縱向，簡(jiǎn)支梁法，無缺口）KJ/m2≥147≥150≥180≥1806體積電阻率常態(tài)時(shí)Ω. m≥1.0×1011≥1.0×1011≥1.0×1012≥1.0×1012浸水后≥1.0×108≥1.0×108≥1.0×108≥1.0×108180℃≥1.0×108≥1.0×108≥1.0×108≥1.0×1087表面電阻率常態(tài)時(shí) ≥1.0×1013≥1.0×1012————浸水后≥1.0×1011≥1.0×1011————8垂直層向電氣強(qiáng)度（變壓器油中90±2℃）板厚0.5-1.0 m mMV/ m≥22≥22≥25≥22板厚1.1-2.0 m m≥20≥20≥22≥20板厚2.2-3.0 m m≥15≥18≥18≥16板厚3 m m以上,加工者≥15≥16≥16≥159平行層向擊穿電壓（90±2℃變壓器油中）KV≥22≥22≥25≥2210溫度指數(shù) ≥180≥180≥180≥180

試驗(yàn)方法:

⑴外觀：用眼睛觀察評(píng)定。

⑵表中各項(xiàng)技術(shù)指標(biāo)在試驗(yàn)前，應(yīng)進(jìn)行正常化處理，按照GB/T5130執(zhí)行。

應(yīng)用提示:

⑴層壓板與金屬性質(zhì)不同，所以不能按金屬來加工，必須按JB/Z141進(jìn)行機(jī)械加工，以免造成損失。

⑵由于層壓板導(dǎo)熱性小，必須采用高的切削速度、小的進(jìn)刀量。

⑶機(jī)械加工時(shí)會(huì)產(chǎn)生大量粉塵和氣味，應(yīng)加強(qiáng)勞動(dòng)保護(hù)。

⑷薄的層壓板可卷包變壓器線圈外圍筒。

注意事項(xiàng):

⑴產(chǎn)品在貯存、機(jī)械加工過程中受潮，應(yīng)在較低溫度烘焙處理。

⑵產(chǎn)品貯存期為1年，超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用。

酚醛層壓紙管,酚醛層壓布管參數(shù)

null@null.com (icip123) — Fri, 18 Oct 2024 12:32:51 +0800

產(chǎn)品名稱：酚醛層壓紙管,酚醛層壓布管
產(chǎn)品型號(hào)：3520酚醛層壓紙管、3526酚醛層壓布管

3520酚醛層壓紙管、3526酚醛層壓布管
產(chǎn)品說明：
3520產(chǎn)品是用絕緣卷繞紙為底材，以酚醛樹脂作粘合劑，經(jīng)加熱卷壓烘焙固化而成。產(chǎn)品干燥狀態(tài)介電性能好，適用于干燥環(huán)境和變壓器油中作電氣設(shè)備的絕緣結(jié)構(gòu)零部件。
3526產(chǎn)品是用棉布浸以酚醛樹脂，經(jīng)熱卷、烘焙、固化而成。產(chǎn)品具有良好的力學(xué)、電氣性能和耐磨性，適用于作電器設(shè)備結(jié)構(gòu)件和軸承保持架。
3520、3526絕緣耐熱等級(jí)為E級(jí)（120℃）。

技術(shù)指標(biāo):（3520應(yīng)符合JB/T3172-1999、3526符合Q/EAAJ313-2001）

序號(hào)	指標(biāo)名稱		單位	指標(biāo) 值
				3520		3526
				內(nèi)徑5-25mm	內(nèi)徑25 mm以上
1	外觀		——	表面光滑，無氣泡、皺紋、裂紋，無明顯擦傷和過熱痕跡，端面切割整齊。
2	吸水率		%	10-3	——	≤4
3	密度		g/cm³	≥1.03	≥1.10	≥1.20
4	熱穩(wěn)定性（24h）		℃	120	120	130
5	彎曲強(qiáng)度		MPa	≥50	≥60	≥80
6	壓縮強(qiáng)度		MPa	≥50	≥60	≥140（軸向）
7	介質(zhì)損耗因數(shù)（50HZ）		——	≤0.03	≤0.03
8	垂直層向耐電壓（90±2℃變壓器油中5min）	1.5-2.5 m m	MV/ m	≥8.5	≥8.5	≥14
		2.51-3.5 m m		≥8.0	≥8.0	≥12
		3.5-4.5 m m		≥7.0	≥7.0	≥8
		4.5-6 m m		≥6.5	≥6.5	≥6
9	平行層向耐電壓（90±2℃變壓器油中5min）		KV	20	25
10	表面耐電壓(受潮后,常態(tài)空氣中1 min)		KV	12	12

實(shí)驗(yàn)方法:

⑴外觀、顏色：用眼睛觀察評(píng)定。

⑵尺寸及允許偏差：按GB/T5132執(zhí)行。

⑶機(jī)械加工性能按供需雙方協(xié)定進(jìn)行。

⑷熱穩(wěn)定性、彎曲強(qiáng)度、損耗因數(shù)按JB/T3172進(jìn)行。

⑸垂直層向、平行層向耐電壓按GB/T1408進(jìn)行。

⑹其他按GB/T5132和JB/T3172執(zhí)行。

應(yīng)用提示:

⑴層壓管與金屬性質(zhì)不同，加工時(shí)應(yīng)按JB/Z141進(jìn)行。

⑵層壓管導(dǎo)熱性小，故機(jī)械加工時(shí)應(yīng)采用小進(jìn)刀量和高的切削速度。

⑶層壓管加工后易受潮，最好浸涂絕緣漆作防潮處理。

⑷層壓管機(jī)械加工時(shí)易產(chǎn)生大量的粉塵和氣味，故應(yīng)加強(qiáng)通風(fēng)除塵和工人勞動(dòng)保護(hù)。

⑸層壓管最好采用干法加工，因濕法（用水冷卻）極易其介電性能而影響使用。

注意事項(xiàng)

⑴產(chǎn)品貯存和運(yùn)輸過程中應(yīng)注意防潮、防濕。

⑵產(chǎn)品貯存干燥、通風(fēng)良好的環(huán)境中，產(chǎn)品貯存期為1年。

⑶產(chǎn)品超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用。

3723酚醛棉布棒保質(zhì)期18

null@null.com (icip123) — Fri, 18 Oct 2024 12:31:37 +0800

3723酚醛層壓布棒

（符合GB5133—85）

一、酚醛棉布層壓棒產(chǎn)品說明

該產(chǎn)品是由棉布浸以酚醛樹脂，經(jīng)模具熱壓而成。具有較高的機(jī)械性能和加工性。耐熱等級(jí)為E級(jí)。適用于電器設(shè)備中作絕緣結(jié)構(gòu)零部件，并可在變壓器油中使用。

二、酚醛棉布層壓棒技術(shù)要求

1、酚醛棉布層壓棒外觀：酚醛棉布層壓棒表面應(yīng)平整光滑，無氣泡，油污及雜質(zhì)，允許有不妨礙使用的顏色不均、擦傷、輕微高低不平等，直徑超過25mm的布棒，允許端面或斷面有不妨礙使用的裂紋。

2、酚醛棉布層壓棒尺寸：棒的直徑及允許公差見表1。

表1 酚醛棉布層壓棒直徑和公差

標(biāo)稱厚度	公差	標(biāo)稱厚度	公差
6～12	±0.5	＞28～45	±1.5
＞12～16	±0.7	＞45～65	±2.0
＞16～28	±1.0	＞65～100	±2.3

3、翹曲見表2。

4、機(jī)械加工后不應(yīng)有分層和掉渣。

表2 翹曲

標(biāo)準(zhǔn)直徑（mm）	翹曲（%）
6 ＞6～19 ＞19	≤2.0 ≤1.0 ≤0.5

5、酚醛棉布層壓棒物理、機(jī)械和介電性能見表3。

表3 物理、機(jī)械和介電性能

序號(hào)	指標(biāo) 名稱	單位	指標(biāo) 值
1	密度	g/cm³	≥1.26
2	彎曲強(qiáng)度	Mpa	≥90
序號(hào)	指標(biāo) 名稱	單位	指標(biāo) 值
3	壓縮強(qiáng)度	Mpa	≥138
4	平行層向擊穿電壓	KV	≥10
5	吸水性直徑6mm 13mm 25mm ＞25～51mm	%	≤1.7 ≤1.3 ≤1.0 ≤1.2

三、酚醛棉布層壓棒貯存日期

自出廠之日起為18個(gè)月。

聚二苯醚玻璃布層壓板

null@null.com (icip123) — Fri, 18 Oct 2024 12:29:05 +0800

產(chǎn)品名稱：聚二苯醚玻璃布層壓板
產(chǎn)品型號(hào)：F3255聚二苯醚玻璃布層壓板
詳細(xì)說明：

1、二苯醚玻璃布層壓板本產(chǎn)品是由電工用無堿玻璃纖維布浸以苯酚改性的二苯醚樹脂經(jīng)烘焙熱壓而成的板狀層壓制品，具有較高的機(jī)械和介電性能，耐輻射性好，適用于電機(jī)、電器設(shè)備中作絕緣結(jié)構(gòu)零部件。

2、二苯醚玻璃布層壓板外觀　　

層壓板表面應(yīng)平整、無氣泡、麻坑和皺紋，允許有少量斑點(diǎn)。邊緣應(yīng)切割整齊，端面不得有分層和裂紋。

玻璃布層壓管

null@null.com (icip123) — Fri, 18 Oct 2024 12:25:52 +0800

產(chǎn)品名稱：玻璃布層壓管
產(chǎn)品型號(hào)：3641、3642、F370、F350、F380、F381環(huán)氧玻璃布層壓管

3641、3642、F370、F350、F380、F381玻璃布層壓管

技術(shù)指標(biāo):（3641符合JB/T8150-1999要求，其余產(chǎn)品符合Q/EAAJ企業(yè)標(biāo)準(zhǔn)）

序號(hào)	指標(biāo)名稱		單位	指標(biāo) 值
序號(hào)	指標(biāo)名稱		單位	3641	3642	F370	F350	F380	F381
1	外觀		——	表面應(yīng)平整光滑，無氣泡、皺紋、開裂，無明顯的擦傷。
2	密度		g/cm³	≥1.4	≥1.6	≥1.5	≥1.5	≥1.6	≥1.6
3	彎曲強(qiáng)度		MPa	≥160	≥160	≥150	≥160	≥160	≥160
4	壓縮強(qiáng)度		MPa	≥138	≥140	≥100	≥100	≥140	≥140
5	剪切強(qiáng)度		MPa	≥14.7	≥15	≥18	≥18	≥18	≥18
6	吸水性		%	0.4-1.0	0.4-1.0	0.5-1.5	0.5-1.5	0.5-1.0	0.5-1.0
7	垂直層向耐電壓（20℃油中5min）		KV	——	——	12-16	14-18	14-18	14-18
8	平行層向耐電壓（20℃油中5min）		KV	——	——	≥25	≥25	≥25	≥25
9	平行層向絕緣電阻	常態(tài)時(shí)	Ω	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹¹¹	≥1.0×10¹¹¹
		熱態(tài)時(shí)		≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸
		浸水后		≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷

實(shí)驗(yàn)方法:

⑴外觀：用眼睛觀察評(píng)定。

⑵表中序號(hào)1、3、7項(xiàng)技術(shù)指標(biāo)按GB/T5132執(zhí)行。

⑶表中序號(hào)4項(xiàng)技術(shù)指標(biāo)按JB/T8150執(zhí)行。

⑷表中序號(hào)7項(xiàng)技術(shù)指標(biāo)按GB/T10064執(zhí)行。

⑸其余技術(shù)指標(biāo)按JB/T3172執(zhí)行。

應(yīng)用提示:

⑴層壓管與金屬性質(zhì)不同，加工時(shí)應(yīng)按JB/Z141進(jìn)行。

⑵層壓管由于導(dǎo)熱性小，故機(jī)械加工時(shí)應(yīng)采用小的進(jìn)刀量和高的切削速度。

⑶層壓管加工后易吸潮，最好浸涂絕緣漆作防潮處理。

⑷層壓管機(jī)械加工時(shí)易產(chǎn)生大量粉塵和氣味，故應(yīng)加強(qiáng)通風(fēng)除塵和工人勞動(dòng)保護(hù)。

注意事項(xiàng):

⑴產(chǎn)品在貯存和運(yùn)輸過程，應(yīng)注意防潮、防濕。

⑵產(chǎn)品貯存在干燥、通風(fēng)良好環(huán)境中，產(chǎn)品貯存期為1年。
⑶產(chǎn)品超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用

水蜜桃4小蜜桃4,四虎av网站

G-11環(huán)氧板

3233三聚氰胺玻璃布層壓板

3641、3642、F370、F350、F380、F381玻璃布層壓管

F341、F3248、F3249熱態(tài)高強(qiáng)度環(huán)氧玻璃布層壓板

亞胺玻璃布層壓板3253-3254-3260-3261物性表

二苯醚玻璃布層壓板

酚醛層壓紙管,酚醛層壓布管參數(shù)

3723酚醛棉布棒保質(zhì)期18

聚二苯醚玻璃布層壓板

玻璃布層壓管

3641、3642、F370、F350、F380、F381玻璃布層壓管

F341、F3248、F3249熱態(tài)高強(qiáng)度環(huán)氧玻璃布層壓板
